当前位置:产品展示 >> YJ-1600kN*355冲孔机(液压排冲) >> 排冲
排冲 [返回]

性能特点

该机适用于建筑铝模板及各平面模板侧边冲孔,整机采用热处理,消除内应力具有足够的强度和刚性。机器液压站采用国内一流品牌,电气元器件等均采用施耐德品牌,性能稳定耐用。

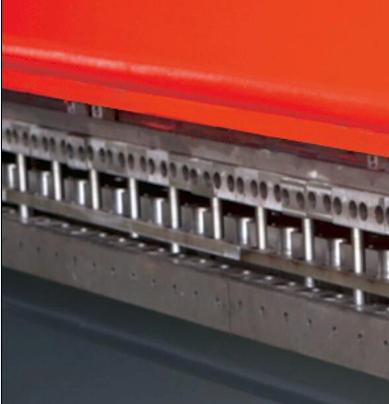

1.滑块安装不同直径的冲阵、冲模座,即可完成单排多孔冲切工作。

2.可同时装配60根冲针,****可冲板宽3000mm,定位精度高、孔距无偏差。

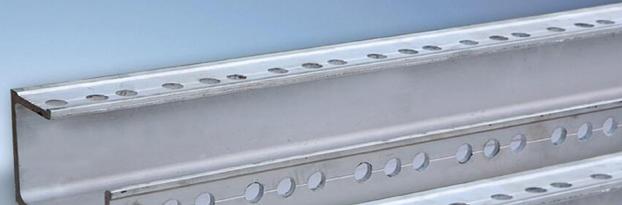

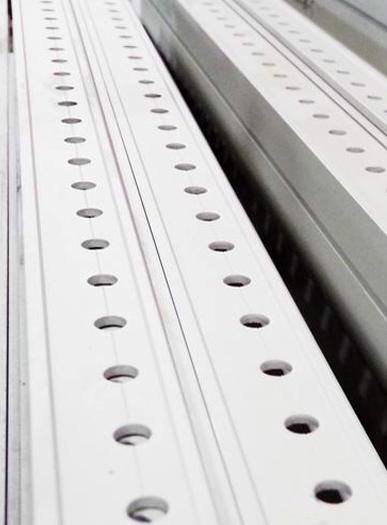

3.成品工件表面光滑、平整、反面无毛刺。

4.每根冲针可自由拆装,操作方便,冲针坚固耐用。

5.液压传动平稳可靠,系统设有安全阀,工作平稳。

6.可冲铝合金模版厚度≥8mm,30个孔(直径)16-16.5mm。

7.机床操作方便、精准,维护保养简单,造型美观大方。

LT-Y1600kN-355技术参数

序号

名称

数值

单位

备注

1

滑块公称力

1600

KN

有效孔距离3000mm

2

工作台长度

3100

mm

3

工作台宽度

355

mm

4

喉口深度

350

mm

5

滑块****行程

120

mm

6

滑块间的****高度

350

mm

7

滑块空载行程次数

10

r/min

8

主电机型号

Y132M-4

9

主电机功率

22

KW

10

主电机转速

1440

r/min

11

液压泵型号

63YCY14-1B

12

液压泵压力

31.5

Mpa

13

液压泵流量

16

L/min

14

孔距精度

±0.10

mm

15

冲针材质

特种冲铝钢

16

液压系统最高工作压力

24

Mpa

17

外形尺寸

3200*1300*2150

mm

温馨提示

产品图片及参数仅供参考,以实际为准!
